产品名称:
PPS SF-GF32B 玻璃纤维/聚四氟乙烯/PPS共混改性润滑性聚苯硫醚型号:
SF-GF32B价格:
40最小起订量:
25
产品摘要:

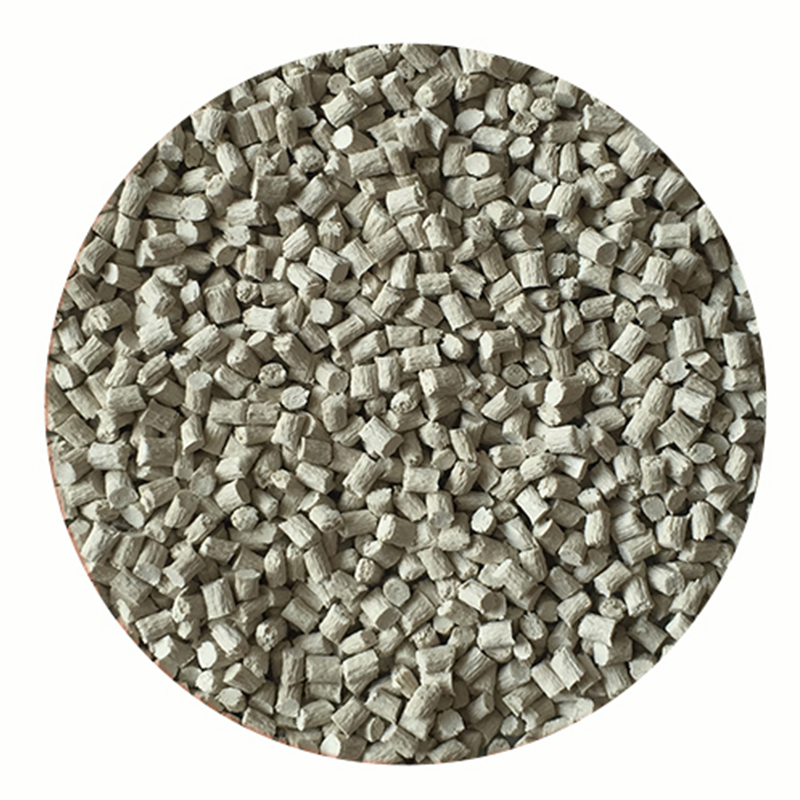

PPS SF-GF32B 玻璃纤维/聚四氟乙烯/PPS共混改性润滑性聚苯硫醚
- 产品描述
产品特性
本品是我公司生产的高性能耐磨增强聚苯硫醚系列产品之一，它是在聚苯硫醚树脂基础上，通过双螺杆挤出机加入玻璃纤维、聚四氟乙烯及相关助剂，混炼造粒而成。本品具有高耐磨、力学性能好、模量高、抗蠕变、耐高温、耐化学腐蚀、阻燃等特点，更有加工性能好，成型收缩率小等特性。
产品用途
由于本品突出的特性，在机械及化工行业用途极广，特别适用于制作在有腐蚀溶剂的环境下受高压、高温的结构件、耐磨件。如：高温轴套、滑动轴承等。另在航天航空行业中也有广泛的用途。
产品性能
测试项目
单位
性能
试验方法
密度
g/cm3
1.56
GB/T 1033
成型收缩率
%
0.25/0.6
GB/T 15585
吸水率
%
0.02
GB/T 2914
拉伸强度
MPa
135
GB/T 1040
断裂伸长率
%
0.90
GB/T 1040
弯曲强度
MPa
210
GB/T 9341
弯曲模量
MPa
1.0×104
GB/T 9341
悬臂梁缺口冲击强度
KJ/m2
12
GB/T 1843
熔点
℃
280
GB/T 4608
热变形温度（1.8MPa）
℃
262
GB/T 1634
体积电阻率 ×1015
Ω.m
5
GB/T 1410
表面电阻率 ×1014
Ω
5
GB/T 1410
介电常数 1MHz
/
4
GB/T 1409
电气强度
KV/mm
16
GB/T 1408
阻燃性
/
V-0
GB/T UL94
摩擦系数
/
0.40
GB/T 3960
磨痕宽度
mm
5.5
GB/T 3960
磨耗量
mg/120min
5.0
GB/T 3960
使用方法
1、物料干燥工艺
温度：130~150℃ × 4小时
注：如成型产品中有金属嵌件，需先预热嵌件：金属嵌件预热温度：130~140℃，时间：恒温1小时
2、注塑工艺
模具温度：120~150℃（可根据制件结构情况设定）
料筒温度：
前段：290~300℃
中段：300~320℃
后段：310~330℃
喷嘴：310~330℃
注塑压力：80~150MPa（70-95%）
注塑速度：中速~高速
保压压力：30-70MPa（20-45%）
计 量：残量设定5-10mm
松 退：3-5mm
螺杆转速：50-120rpm
背压压力：0.2-5MPa
注塑时间：根据制件的大小确定，以制件充满模具，且表面基本冷却定型为佳。
3、后处理工艺：以制件大小确定
处理温度：160~180℃，处理时间：4~8小时
- 其它产品
品牌专区
